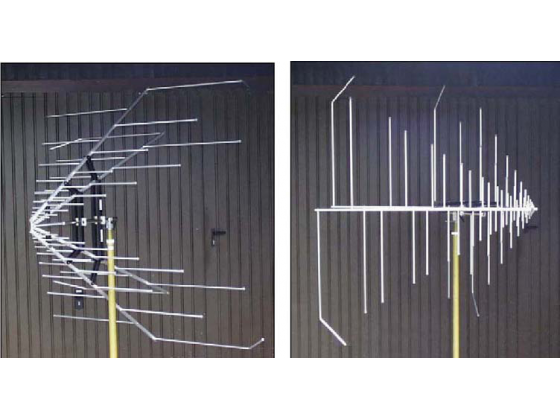

STLP 9128D堆疊式邏輯對數周期天線偶極子天線，由兩組高性能（平坦的增益和低駐波比）邏輯對數周期天線組成。堆疊式設計，能改善H-場的方向性圖，由此，比傳統的邏輯對數周期天線提高2.5dB左右的增益。這對于需要大場強以及良好均勻域的抗擾度測試非常有用，特別適合于IEC 61000-4-3測試。由于E-場和H-場的波束寬度幾乎一致，最小化了地反射的影響，而且STLP9128D具有極好的交叉極化抑制。
STLP 9128D的選配件fastlinks，允許快速裝配后部振子，無需工具，就能在幾秒鐘內完成安裝。選配件fastlinks把天線分為五個部分，方便于分別存儲和運輸。
主要技術參數：
1．頻率范圍：80MHz－3GHz
2．可用頻率范圍：65MHz－4GHz
3．增益：9?.0dBi
4．天線因子：2－30dB/m
5．阻抗：50 歐姆
6．駐波比：<1.5
7．交叉極化：>30dB
8．3 dB Beamwidth（E-Plane）：60°-75°
9．3 dB Beamwidth（H-Plane）：50°-65°
10．最大連續輸入功率：1000 瓦（N 型連接器），2000 瓦（7/16 連接器）
11．尺寸： 1.85（W）?.46（L）?.955 米（H）
12．安裝管：22mm
13．重量：11kg
