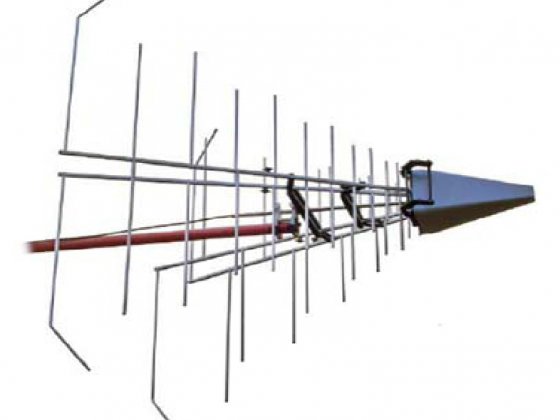

STLP9129 是一款適用于抗擾度測試的堆疊邏輯對數周期寬帶天線，頻率范圍涵蓋 70MHz-10GHz。STLP 9129 是為寬帶抗擾度測試專門設計的天線。在 80MHz到10GHz頻率范圍內的典型增益8.6dBi，波動小于 ± 2.3 dB。STLP9128D 和 STLP914 9 的杰出設計結合起來得到了超大的帶寬。ST LP9129 使得增益和場均勻性同時得到了優化設計。由于機械原因，這個天線還附帶了一個超低損天線罩，用于保護在天線尖端的振子。默認的情況下，S TLP 9129 配備了后部輻射振子的快速連接，其頻率范圍為70MHz-180 MHz 的低頻段。這些獨特的快速連接設計實現了天線的快速拆卸。如果不需要覆蓋頻率范圍70 MHz 到180 MHz，后部的輻射振子可以忽略。天線主結構提供了帶橡膠墊的支撐桿用于在不使用的時候安全地放置天線。
特點：
1、頻率范圍：70 MHz – 10 GHz/
2、極化：線性
3、Pattern Type ：定向
4、全向增益：8.6 dBi ± 2.3 dB
5、標稱阻抗：50 Ω
6、最大連續功率：1.5 KW (f < 100 MHz)；500 W (f < 1 GHz)；200 W (f < 8 GHz)
7、VSWR：< 2 典型值
8、尺寸：1.69 x 1.64 x 2.02 m
9、安裝：22 mm 管子
10、重量：10.2 kg
11、連接器：N型連接器
