電驅動測試解決方案-BlueBox
BlueBox 是一款針對電機及控制器EMC測試的移動測試負載平臺，BlueBox以四象限運行工作，它能模擬被測物的任意應力狀態，如制動、驅動、轉動方向（左/右）、速度調整、扭矩控制，以及上述內容的混合狀態。

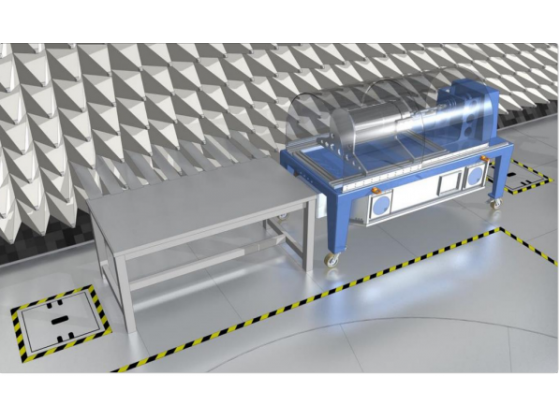

BlueBox
完全創新的解決方案，用于測試電機及控制器的移動測試負載平臺
BlueBox特色
- 動力系統零部件EMC測試的移動版
- 最高測試等級可達120KW
- 可模擬任何情況，包括道路運行
- 運用廣泛，且滿足標準CISPR 25
- 包含各種EUT的測試附件
- 運用廣泛
- 完整的EMC兼容性
- 符合BMW和CSA標準
創新的BlueBox在測試過程中，完全符合EMC要求。電源供電是通過標準電壓實現，并通過其機構的機械動力提供給EUT。因此，該功能可雙向操作，供電給EUT，或吸收來自EUT的能量，額外的能量會回饋到電源網絡。
在混合動力驅動裝置下，可以模擬出一個能反映實際道路行駛情況。此外，在制動器上的應用及其恢復模式的情況下，可將負載轉移到EUT。
BLUEBOX是通過獨立的控制單元控制，通常設置是使用光纖在EMC暗室外的控制室進行控制。針對BLUEBOX，電磁兼容暗室本身無特殊要求。原則上，只需要一個標準的CE插座，相關的電源接近測試位置即可。此外，電源應使用特殊的射頻濾波器。BLUEBOX能夠適應各種各樣的附件以便固定EUT，使EUT可以直接固定在工作臺上，或用法蘭直接安裝到傳動軸。也有一個完整的鋼制導軌系統，靈活地夾緊EUT。
特點與優勢
- 兼容CISPR與ISO標準，測功機移動版本的電力傳動組件測試解決方案可達120kW。
- 必須使用不可燃的Frankosorb? A2吸波材，防止可能造成的著火事件！
- Frankonia集團提供交鑰匙解決方案
