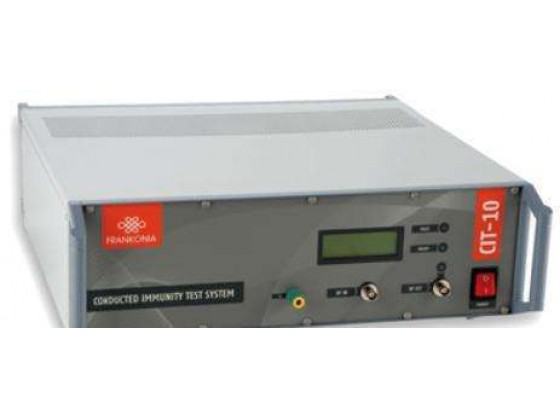

CIT-10 射頻傳導抗擾度測試系統
根據 IEC6 1000-4-6 標準的一體化傳導敏感度測試系統符合 GB T 17626.6 /汽車電子 BCI/國軍標 CS114
主要特點：
- 頻率范圍100kHz～400MHz，頻率分辨率1Hz
- 一體化設計，內置：信號發生器，RF功率放大器，函數信號發生器，定向耦合器，RF功率表。各設備可以獨立使用。
- 計算機控-制，全自動校準和測試，測試期間，輸出功率監視。
- 所有指標完全符合IEC 61000-4-6、ISO 11452-4、GJB152A-CS114等標準。
- 方便用戶在開發過程中進行測試，確保精細地找出產品出問題的頻率點和電平。
- 內部調制：AM：1Hz～100kHz，0～100％；PM：1Hz～100kHz，10～90％占空比。
- 齊全的耦合去耦網絡【CDN】等附件，支持大電流注入法和直接注入法測試，可選電流監視探頭，支持閉環測試法。
|
RF電壓表 |
||
|
頻率范圍 |
10kHz－400 MHz |
|
|
測試電平 |
+30 dBm ~ -40 dBm |
|
|
精度 |
±0.5 dB |
|
|
VSWR |
<1.1:1 |
|
|
輸入 |
BNC, 50Ω |
|
|
RF信號發生器 |
||
|
輸出 |
BNC, 50Ω |
|
|
頻率范圍 |
10 kHz ~ 400 MHz |
|
|
頻率分辨率 |
1 Hz |
|
|
輸出電平范圍 |
0 ~ -60 dBm |
|
|
電平分辨率 |
0.1dB |
|
|
輸出電平精度 |
±0.5dB(±1dB max) |
|
|
精度（頻率） |
±5 ppm (TCXO) |
|
|
諧波 |
< -30dBc |
|
|
非諧波 |
< -45dBc |
|
|
AM（內部） |
0 ~ 100%，分辨率0.5%（內部AF信號發生器） |
|
|
AM（外部） |
1Hz ~ 100kHz，0 ~ 100%，輸入阻抗>100kΩ，BNC |
|
|
脈沖調制 |
占空比：10 ~ 90%，分辨率1%（內部AF信號發生器） |
|
|
VSWR |
< 1,5 : 1 |
|
|
AF信號發生器 |
||
|
輸出接口 |
BNC |
|
|
頻率范圍 |
1 Hz ~ 100 kHz |
|
|
頻率分辨率 |
0.1 Hz |
|
|
輸出電壓 |
0 ~ 1 V；分辨率5mV |
|
|
精度（頻率） |
±50ppm |
|
|
信號 |
正弦波，方波，三角波 |
|
|
RF電壓表 （內部，2通道） |
||
|
頻率范圍 |
10 kHz ~ 400 MHz |
|
|
測量范圍 |
+53dBm ~ 0dBm |
|
|
精度 |
±0,5 dB |
|
|
定向耦合器（選件） |
||
|
頻率范圍 |
10 kHz ~ 400 MHz |
|
|
功率 |
200W連續 |
|
|
插入損耗 |
最大0,5 dB |
|
|
VSWR |
最大1.25:1 |
|
|
方向性 |
最小20dB |
|
|
功放 |
||
|
頻率范圍 |
100kHz (10kHz) to 400MHz (75W, 150W)
100kHz to 230MHz (20W) |
|
|
增益 |
51 dB ±1,5 dB |
|
|
輸出功率 |
75W/150W (optional)
20W (100kHz to 230MHz) |
|
|
失真 |
<20 dBc at 75W |
|
|
輸入阻抗 |
50Ω, VSWR < 1.5:1 |
|
|
輸出阻抗 |
