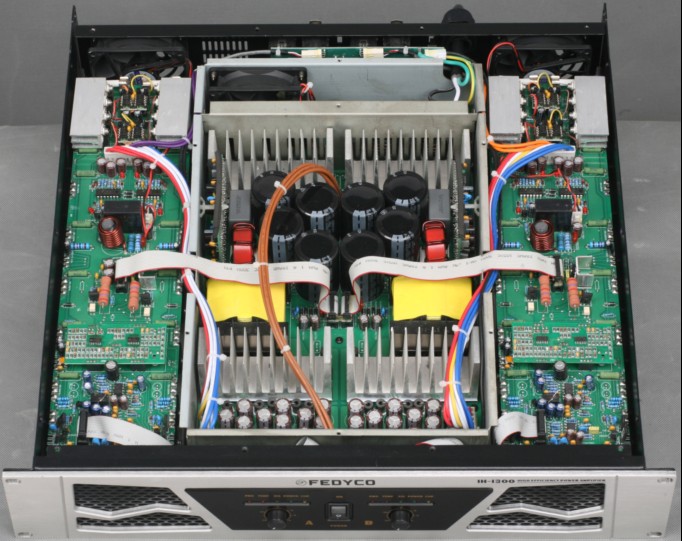

導讀： EMC是電磁兼容，它包括EMI和EMS。EMC定義為：設備或系統在其電磁環境中能正常工作且不對該環境中的任何設備的任何事物構成不能承受的電磁騷擾的能力。EMC整的稱呼為電磁兼容。EMP是指電磁脈沖。

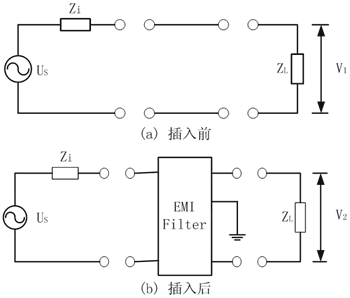

5M－－－20MHZ以共摸干擾為主，采用抑制共摸的方法。

1、對于外殼接地的，在地線上用一個磁環串繞2－3 圈會對10MHZ 以上干擾有較大的衰減作用；

2、可選擇緊貼變壓器的鐵芯粘銅箔，銅箔要閉環。

3、處理后端輸出整流管的吸收電路和初級大電路并聯電容的大小。

4、在變壓器初級繞組上用一根很細的三重絕緣線并繞一個屏蔽繞組，屏蔽繞組的一端接電源端另外一端通過一個電容接到地。

5、可將共模電感改為一邊匝數比另一邊多一匝，另其有差模的作用。

6、將開關管D極加一小散熱片且必需接高壓端的負極，變壓器的初級起始端連接到MOS管D極。

7、將次級的散熱片用一個102的Y電容接到初級的L／N線， 可降低傳導干擾。

8、如果加大Ｙ電容傳導干擾下來了，則可以改變變壓器繞法來改良，可在初次級間加多幾層膠帶；如果加大Ｙ電容傳導干擾未改善，就要改電路可改好不必改變壓器繞法。

9、將變壓器電感量適當加大，可降低RCC開關電源在半載時的傳導干擾。

10、用變壓器次級輔助繞組來屏蔽初級主繞組，比用變壓器初級輔助繞組來屏蔽初級主繞組，傳導整體要好得多。

11、傳導整體超標，用示波器看開關管G和D極波形都有重疊的現象，將光藕供電電阻從輸出濾波共模電感下穿過接輸出正極改接不從大電流下穿過后一切OK。

12、在輸入端L線和N線各接一681／250V的Y電容，Y電容另外一端接次級地。

13、將次級的輔助繞組用來屏蔽初級主繞組，可降低傳導3－15MHZ干擾。用次級的輔助繞組來屏蔽初級主繞組，比用初級的輔助繞組來屏蔽初級主繞組傳導要好得多。

14、在PCB板底層放一層銅片接初級大電容負極。

15、將整個電源用一塊銅片包起來， 銅片接初級大電容負極。

16、減小Y電容容量。

對于20－－30MHZ

1、對于一類產品可以采用調整對地Y2電容量或改變Y2電容位置；

2、調整一二次側間的Y1 電容位置及參數值；

3、在變壓器外面包銅箔，變壓器最里層加屏蔽層，調整變壓器的各繞組的排布。

4、改變PCB LAYOUT；

5、輸出線前面接一個雙線并繞的小共模電感；

6、在輸出整流管兩端并聯RC濾波器且調整合理的參數；

7、在變壓器與MOSFET之間加磁珠；

8、在變壓器的輸入電壓腳加一個小電容。

9、可以用增大MOS 驅動電阻。

10、可能是電子負載引起的，可改用電阻負載。

11、可將MOS管D 端對地接一個101的電容。

12、可將輸出整流二極管換一個積電容小一點的。

13、可將輸出整流二極管的RC回路去掉。

14、將輸入端加兩個Y電容對地，可降低傳導25MHZ－30MHZ干擾。

15、緊貼變壓器的磁芯上加一銅皮，銅皮連接到地。

16、傳導后段25MHZ超標可在輸出端加共模電感，也可在開關管源極檢測電阻上套一長的導磁力合適的磁珠。

開關電源設計后EMI的實際整改策略－－輻射部分

30－－－50MHZ 普遍是MOS 管高速開通關斷引起

1．可以用增大MOS 驅動電阻；

2．RCD 緩沖電路采用1N4007 慢管；

3．VCC 供電電壓用1N4007 慢管來解決；

4．或者輸出線前端串接一個雙線并繞的小共模電感；

5．在MOSFET 的D－S 腳并聯一個小吸收電路；

6．在變壓器與MOSFET 之間加BEAD CORE；

7．在變壓器的輸入電壓腳加一個小電容；

8．PCB 心LAYOUT 時大電解電容，變壓器，MOS 構成的電路環盡可能的小；

9．變壓器，輸出二極管，輸出平波電解電容構成的電路環盡可能的小。

50－－－100MHZ 普遍是輸出整流管反向恢復電流引起

1．可以在整流管上串磁珠；

2．調整輸出整流管的吸收電路參數；

3．可改變一二次側跨接Y電容支路的阻抗，如PIN腳處加BEAD CORE或串接適當的電阻；

4．也可改變MOSFET，輸出整流二極管的本體向空間的輻射（如鐵夾卡MOSFET； 鐵夾卡DIODE，改變散熱器的接地點）。

5．增加屏蔽銅箔抑制向空間輻射．

200MHZ 以上開關電源已基本輻射量很小，一般可過EMI 標準。

開關電源EMI的對策處理小結

1、外部構造的屏蔽處理；

2、產品外部的電纜線處理；

3、產品內部的電纜線處理；

4、PCB布線處理；

5、開關電源的振蕩頻率的選擇；

6、IC型號的選擇；

7、磁性材料的頻率和帶寬的選擇；

8、變壓器的選型、繞法和設計；

9、散熱器的接地方式的處理。
