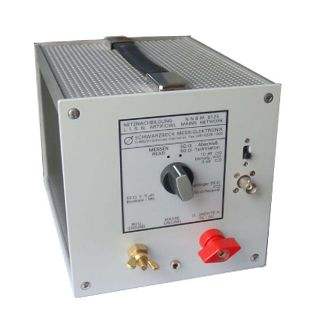

人工電源網絡又稱電源阻抗穩定網絡，是重要的電磁兼容測試設備，主要用于測量被測開關電源沿電源線向電網發射的連續騷擾電壓。人工電源網絡在射頻范圍內向被測開關電源提供一個穩定的阻抗，并將被測開關電源與電網上的高頻干擾隔離開，然后將干擾電壓耦合到接收機上。

工作原理

人工電源網絡的工作原理說明如下：

①濾波器由電感L1和電容器C1，C2所構成，其作用是防止射頻干擾信號從供電電源傳導到受試設備，同時，也防止受試設備的干擾信號進入供電電源，從而起到隔離作用。

②隔離器韻電容器C3用來隔離電源電壓而防止其加到測量端，對不同的干擾頻率選用不同的電容器。從而使射頻干擾信號能耦合到測量/信號端。

③控制器由按鈕開關來完成，在測量時由開關控制測量。其中，“線選擇”開關控制“地線”和“線間”，在測量時根據測量需要進行選擇。另一組開關控制頻率范圍及衰減器，測量時根據不同的干擾頻率進行選擇頻率范圍按鈕。在測量前先按下衰減器按鈕，當測量干擾信號時，一般情況下不應使用衰減器，僅在干擾信號過大，而超過于擾場強測量?jī)x量程時方可使用20 dB衰減器。

④20 dB衰減器由丌型網絡組成，其特性阻抗為50 Ω，在測量干擾信號時，該衰減器對測試儀器設備提供安全保護電路，以防止由于干擾脈沖過大而燒壞設備。因此，測試前必須先把衰減器按下，當干擾信號在干擾場強測量?jī)x上有足夠讀數時，則應斷開衰減器使信號直通，這樣可去掉衰減器引入的誤差，從而提高測量精度。

⑤模擬手為重現使用者手的效應，對不接地的手持式電器設備進行干擾測量時要接入模擬手進行測量。測量電路采用CISPRl4號出版物所推薦的電路，測量方法也采用CISPRl4號出版物所推薦的方法。

分類

人工電源網絡根據測量目的不同，分為兩種基本類型：用于測量不對稱電壓的V型和對稱電壓△型。針對不同頻段，不同負載情況和電網情況，實際的人工電網網絡電路形式和種類很多，在GB 6113中的附錄F中已經給出一些典型電路。

作用

人工電源網絡是測量被測設備對電源線路產生的傳導干擾電壓的輔助設備。它的主要作用有以下幾個方面：

(1)為50Hz市電提供通路。由于靠電網這一側的電感非常小(50μH)，不足以在市電頻率下形成大的阻抗，因此市電可暢行無阻地為試品提供電能，同時電網側的電容(1μF)還能進一步衰減來自電網的干擾信號。

(2)隔離被測開關電源工作中產生的射頻電磁騷擾(測量頻率為0．15MHz～30MHz)。利用網絡電感在射頻下的高阻抗，可阻止由開關電源產生的射頻騷擾信號進入電網。

(3)通過靠近開關電源一側的耦合電容(0．1μF)轉接由開關電源產生的射頻騷擾信號進入接收機。

(4)穩定阻抗。由于各個電網的阻抗不同，使得開關電源騷擾電壓的值也各不相同。為此，標準規定了一個統一的阻抗(50Ω)，以便于測試結果的相互比較。

要求

用人工電源網絡的目的，是將該網絡接入接收機電源插頭與供電電源之間，使接收機電源兩端之間，有一特定的高頻阻抗，同時隔離供電電源，以便使用非平衡輸入干擾測量?jī)x，測量對稱干擾電壓和非對稱干擾電壓。

該網絡還應包括濾波器部分，用來濾除供電系統中存在的射頻干擾。必要時，還應加輔助濾波器，

在所測頻率范圍內，濾波器的阻抗要足夠高，使其不影響網絡的阻抗特性。要求電源AB兩端之間的阻抗以及AB兩端連在一起對地的阻抗為150±20Ω，其相位角不超過±20°。
