電波暗室(anechoic chamber)

● 代替開闊場地的是屏蔽暗室。這是由于屏蔽作用消除了天氣和周圍環境的影響，

吸波材料改善了由于來自金屬墻壁的反射場引起測量值的不確定性

● 目前大多數EMC實驗室均屬此列

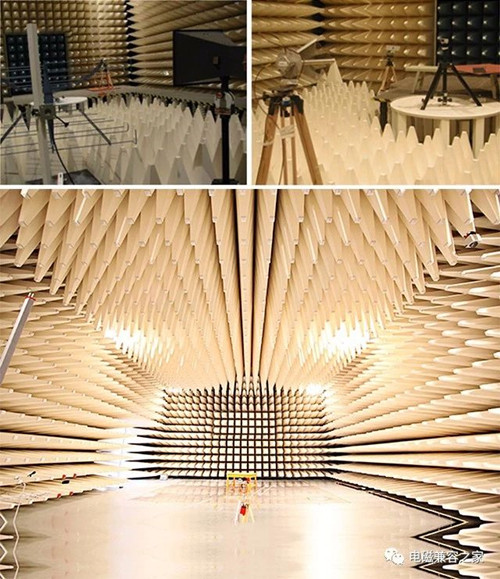

  全電波暗室和半電波暗室


  ● 通常所說的電波暗室在結構上大都由屏蔽室和吸波材料兩部分組成。在工程應

     用中又分全電波暗室(fully anechoic chamber)( 六面裝吸波材料)和半電波暗

     室(semi anechoic chamber)( 地面為金屬反射面)

● 全電波暗室可充當標準天線的校準埸地，半電波暗室可作為EMC試驗場地。

● 電波暗室的主要性能指標有“靜區”、“工作頻率范圍”等六個指標（靜區是指

   射頻吸波室內受反射干擾最弱的區域）

● 建造電波暗室的成本、難度均相當高，因?yàn)榘凳业墓ぷ黝l率的下限取決于暗室的

   寬度和吸收材料的高度、上限取決于暗室的長度和所充許的靜區的最小截面積，

   所以在建造上有較大的難度。且由于吸波材料的低頻特性等原因，總的測試誤差

   有時高達幾十分貝，造價需幾百萬元。

應用領域：

用于輻射無線電騷擾（EMI)測量和輻射敏感度（EMS）測量，電波暗室的尺寸和

射頻吸波材料的選用主要由愛試設備（EUT）的外形尺寸和測試要求確定。適用于

10KHZ—40GHZ的頻率范圍內進行各種無線電接收和發射的試驗及各種高靈敏度

精密儀器的測量和計量。

電磁干擾的測量所需的主要設備有：

１．接收天線（根據測量頻率不同可以選則偶極子天線、雙錐天線、對數周期天

       線等）。

２．測量接收機。

３．人工電源網絡(artificial mains network串接在被測設備電源進線處的網絡。

      它在給定頻率范圍內，為騷擾電壓的測量提供規定的負載阻抗，并使被試設備

      與電源相互隔離）。

４．天線升降架、轉臺及部分適配器。

５．吸收鉗（absorbing clamp）。

６．計算機、接口板、軟件等。

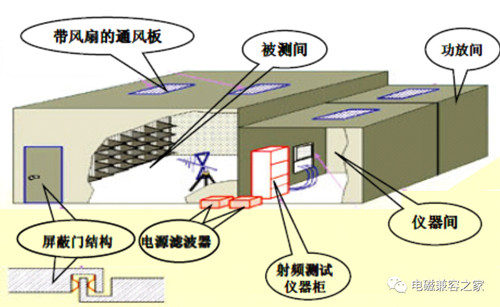

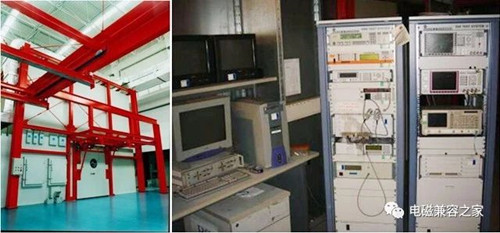

放大器室

● 考慮功率放大器的漏場和噪聲影響，為了保護工作人員的健康，同時也為了保證

   放大器本身的散熱條件，一般另建放大器室，具體設計可參照放大器室屏蔽要求

● 在功率放大器額定功率超過1kW時，依設備要求，還需要提供特殊風冷或水冷

   的技術條件。注意制冷設備的安裝不能破壞實驗室屏蔽性能和絕緣要求

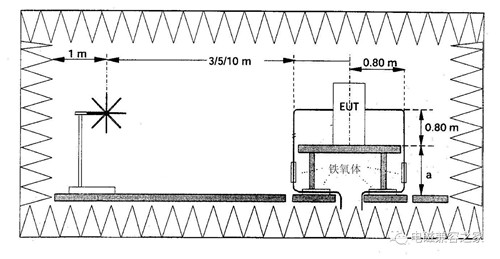

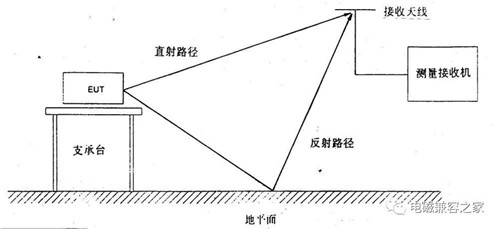

輻射發射測量

全電波暗室
