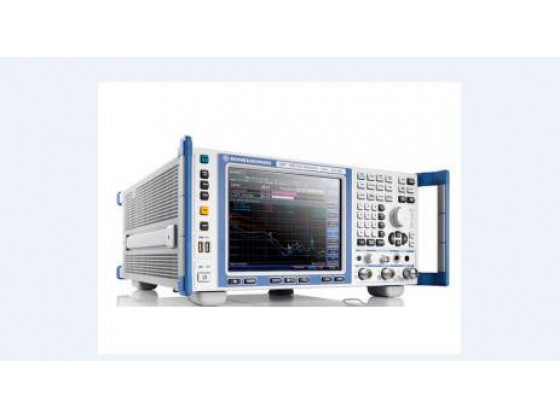

ESR EMI 測試接收機，適用于 10 Hz 至 26.5 GHz 頻率范圍，符合 CISPR 16-1-1 標準。 它可通過常規步進頻率掃描來測量電磁干擾，或通過 FFT 時域掃描以極高速度測量電磁干擾。同時，ESR 作為功能全面而強大的信號分析儀和頻譜儀，可以滿足實驗室的各種要求。帶有多種診斷工具的實時頻譜分析功能，使此測試接收機也能夠詳細分析騷擾信號及其歷史記錄。?ESR 配有結構清晰的菜單和直觀的觸摸屏，在任何模式下都非常容易操作。
ESR 的測量比傳統的 EMI 測試接收機快 6000 倍。過去需要幾個小時的騷擾測量現在僅需幾秒鐘即可完成。這也適用于寬頻率范圍或采用小頻率步進的測量，以及使用準峰值和加權平均的騷擾電壓測量。這在產品開發和產品認證期間可以節省大量的時間和成本。
除了提供EMC 認證測試功能以外，?ESR 還具有實時頻譜分析能力，并提供了全新的診斷工具，諸如頻譜瀑布圖、余輝模式和頻率模板觸發。利用這些工具，用戶能夠檢測隱藏的或偶發的騷擾信號，并分析產生的原因。
清晰的結構化菜單與直觀的觸摸屏相結合，使得ESR 測試接收機在任何模式中都非常容易操作。21 cm (8.4") 大觸摸屏可以顯示多達 6 路不同的軌跡，以便快速、高效地進行結果分析。尺寸小巧，重量輕，再配上堅固耐用的外殼和可選配的直流電源，ESR 成為移動應用的理想設備。
特點：
1. 自動EMF 測量
2. 一臺儀器中包含了EMI 測試接收機和信號/頻譜分析儀
3. 符合CISPR 16-1-1 第 3.1 版要求
4. 帶預選器并集成20 dB 前置放大器
5. 含所有符合CISPR 標準的分辨率帶寬；以及符合軍 標(MILSTD-461，DO-160) 的帶寬選件，從 10 Hz 到 1 MHz，以 10 倍步進
6. 超高速時域掃描(可選) 或常規步進頻率掃描
7. 帶寬可高達40 MHz 的實時頻譜分析，用于對騷擾進行詳 細分析 (選件)
8. 高分辨率的時域顯示(時間分辨率可達 50 s)
9. 帶有自動測試程序
10. 中頻分析(可選)
優點和關鍵特性：
1.符合認證標準的騷擾測量
認證測量
在頻譜分析儀模式中符合標準的EMI 測量
2.基于 FFT 的時域掃描 (選件) 用于超高速測量
基于硬件執行FFT 計算，進行超高速測量
可同時使用準峰值和平均值加權來實時測量傳導騷擾電平
3.實時頻譜功能用于深入分析騷擾信號的細節 (選件)
在時域上的無縫頻譜顯示的頻譜瀑布圖
用于明確識別脈沖和連續干擾的余輝模式(基于頻譜的概 率統計)
用于精確和可靠檢測偶發頻譜事件的頻率模板觸發
4.在頻域和時域中的強大測量和分析功能
采用預覽測量、數據處理和最終測量的自動測試序列
中頻分析功能：顯示干擾信號附近的頻譜(選件)
時域顯示–集成示波器功能
同時顯示多達6 條軌跡和 4 條柱狀圖
預設天線因子(轉換因子) 和用戶自建的轉換因子設置
符合民用標準的EMI 限值線數據庫，帶有方便的編輯器
可使用EMC32 測量軟件和 ES-SCAN EMI 軟件進行遠程控制測量和自動 EMI 測試面向通用實驗室應用的擴展分析能力
加配跟蹤源可實現標量網絡分析功能(選件)
5．操作簡便，顯示一目了然
觸摸屏的操作，有撤銷鍵和恢復鍵
清晰的表格形式掃描設置
內置聯機幫助
設置和測量結果能夠采用多種方式保存
可拆裝的硬盤，滿足更高的安全要求
可通過GPIB 或者 LAN 進行遠程控制
6.牢固耐用，結構緊湊，適合于移動應用
可直流供電工作–使用外接電池方便在室外使用
固態可拆卸硬盤，抗震/抗沖擊性能極好
結構緊湊
