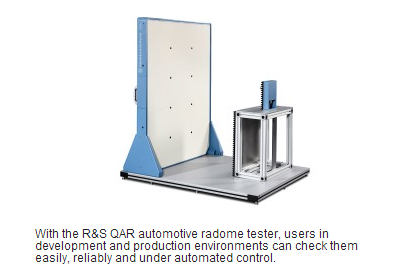

汽車?yán)走_(dá)通常位于保險杠和品牌標志后面。這些罩的材料(雷達罩)應允許雷達信號盡可能均勻和不受阻礙地通過。使用Rohde&Schwarz公司的R&S QAR汽車天線罩測試儀，開發和生產環境中的用戶現在可以輕松、可靠和在自動化控制下檢查這一點。

雷達傳感器的放置往往涉及到車輛設計與傳感器性能之間的妥協。因此，它們通常位于品牌標志和保險杠后面，或者集成到后視鏡或其他塑料部件中。為了能夠可靠地傳輸雷達信號，盡管有雷達天線罩，雷達罩材料必須在77 GHz和79 GHz頻段具有足夠的透明度和均勻性。否則，雷達傳感器視場中的反射和傳輸衰減會嚴重影響傳感器的性能。雷達通過天線罩的總功率是一個關鍵因素。高損耗縮小了雷達探測目標的最大范圍。

R&S QAR：一種新穎的成像汽車天線罩測試儀

為了防止這種情況，汽車?yán)走_(dá)罩測試儀使用一種經過驗證的成像技術對雷達天線罩和保險杠的兼容性進行了測量、可視化和分析。R&S QAR的毫米波成像系統是基于E波段的平面發射和接收天線陣列。該系統執行空間分辨反射測量，允許在幾秒鐘內可靠地評估天線罩性能。高分辨率的反射圖像使得即使是在天線罩結構中最小的異常也很容易識別。由于R&S QAR工作在用于汽車?yán)走_(dá)的77 GHz和79 GHz頻段，毫米波圖像中可見的缺陷與雷達信號損傷直接對應。

R&S QAR支持所有的材料設計和高達30厘米×50厘米的形狀因素。它提供了詳細的測量結果，用戶可以導出到其他系統。它還支持完全遠程控制，可以集成到高度自動化的測試系統中。
