靜電放電是普遍存在的自然現象（當充有電荷的物體靠近或接觸一個導體時，電荷就要發生轉移，這就是靜電放電）。無處不在的影響著電子產品，是一種危害程度極高的電磁能量。只有提高電子產品抗靜電能力水平.才能保證電子的安全使用。電子靜電抗擾度測試根據ISO10605 GB/T19951-2005執行一般常說的靜電放電測試是指IEC61000-4-2標準。靜電放電的實驗主要模擬的人體帶電直接接觸被試物品，所進行的放電。

      一般來說，靜電放電的測試有以下兩種方式，一種是接觸放電方法，另一種是空氣放電方法。

      *試驗方法（我這邊講的試驗方法針對系統的靜電放電測試）：

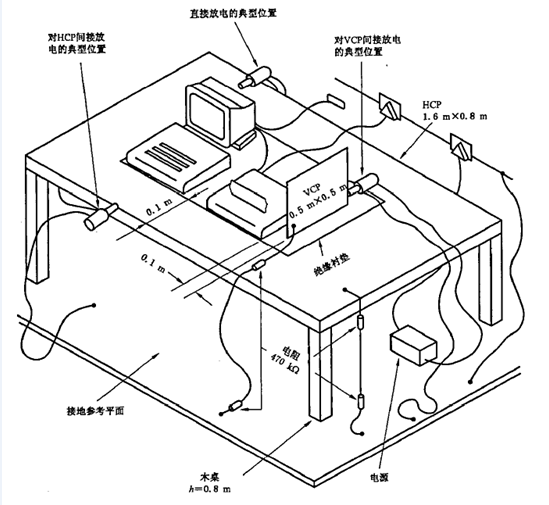

     臺式設備試驗布置實例，如下：

1氣候條件：環境溫度：15℃～35℃；相對濕度：30%～60%；大氣壓力：80kPa～106kPa

注：被測設備應該在其規定的氣候條件下工作。

2電磁環境條件：實驗室的電磁環境不應影響實驗結果。

試驗步驟：

1被測設備典型工作條件；

2被測設備是按臺式設備還是落地式設備進行試驗；

3確定施加放電點；

4在每個點上，是采用接觸放電還是空氣放電；

5所使用的試驗等級；

6符合性試驗中在每個點上施加的放電次數；

7是否進行安裝后的試驗。

*對被測設備直接施加的放電，考慮如下：

1變直接施加的放電，除非在通標，產品標準或產品類標準中其他規定，靜電放電指時間在正常使用時人員可接觸到的被測設備上的點和面。

2單次放電的方式進行，在預選點上，至少施加十次單次放電（最敏感的極性）。

3放電之間的時間間隔建議至少1s,但為了確定系統是否會發生故障，可能需要較長的時間間隔。注：放電點通以20次/s或以上的放電重復率來進行試探的方法加以選擇。

4靜電放電發生器應保持與實施放電的表面垂直，以改善實驗結果的可重復性。

5在實施放電的時候，發生器的放電回路電纜與被測設備的距離至少應保持0.2m。

6在接觸放電的情況下，放電電極的頂端應在操作放電開關之前接觸被測設備。

7對表面涂漆的情況，如若廠家未說明涂膜是絕緣層，則發生器的電極頭應穿入漆膜，如廠家指明是絕緣層，則只是進行空氣放電。

*空氣放電情況：

放電電極的圓形放電頭應盡可能塊地接近并觸及被測設備（不能造成機械損傷）。每次放電之后，應將靜電放電發生器的放電電極從被測設備移開，然后重新觸發發生器，進行新的單次放電，這個程序應當重復至放電完成為止。在空氣放電試驗的情況下，用作接觸放電的放電開關應當閉合。

*間接施加的放電：
     對放置于或安裝在被測設備附近的物體的放電應用靜電放電發生器對耦合板接觸放電的方式進行模擬。

在被測設備下面的水平耦合板：

對水平耦合板放電應在水平方向?qū)ζ溥吘墪r間。

在距離被測設備每個單元中心點前面的0.1m處水平耦合板邊緣，至少施加10次單次放電，放電視，放電電極的長軸應處在水平耦合板的平面，并與其前面的邊緣垂直。

 放電電極應接觸水平耦合板的邊緣，見上圖

 另外，應考慮對被測設備的所有面都施加放電試驗。

*直接耦合板：

對耦合板的一個垂直邊的中心至少施加詩詞的單次放電，應將尺寸為0.5m×0.5m的耦合板平行于被測設備放置且與其保持0.1m的距離，

放電應施加在耦合板上，通過調整耦合板位置，使被測設備四面不同的位置都收到放電試驗。

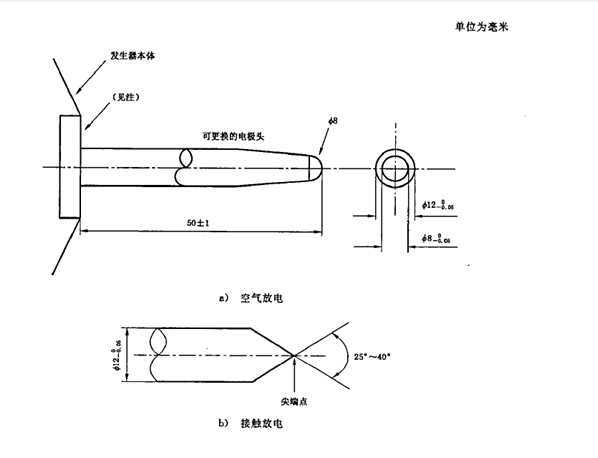

*靜電放電發生器的放電電極：

*試驗結果判定：

實驗結果應依據被測設備在實驗中的功能喪失或性能降低現象進行分類，相關的性能水平由設備的制造商或需方確定，或由產品的制造商和購買方雙方協商同意。推薦按如下要求分類：

a)在制造商、委托方或購買方規定的限制內性能正常；

b)功能或性能暫時喪失或降低，但在騷擾停止后能自行恢復，不需要操作者干預；

c)功能或性能暫時喪失或降低，但需要操作者干預才能恢復；

d)因設備硬件或軟件損壞，或數據丟失而造成不能恢復的功能喪失或性能降低。

由制造商提出的技術規范可以規定對被測設備產生的某些影響是不重要的，因而是可接受的試驗影響。

這種分類可以由負責相關產品的通用標準、產品標準和產品類標準的專業標準化技術委員會作為明確表達功能準則的指南。在沒有合適的通用、產品或產品類標準時，可作為制造商和購買方協商的性能規范的框架。

*目前解決電磁干擾問題主要從以下三個方面考慮：

1電磁干擾源；2耦合途徑；3敏感設備。
